WMS delený gumový plastový vodotesný elektrický konektor
Odolný tlak: 70 MPa,
Menovité napätie: 300VDC/600VCD (v závislosti od kábla),
Nominálny prúd: 13A na jadro (závisí od kábla),
Insulation resistance :>500 MQ
Popis
Hlavné technické parametre
Odolný tlak: 70 MPa
Nominálne napätie: 300VDC/600VCD (v závislosti od kábla)
Nominálny prúd: 13A na jadro (závisí od kábla)
Insulation resistance :>500 MQ
Kontaktný odpor:<10mQ
Wet insertion and removal times :>500 krát
Pracovná teplota (voda): -4 stupne ~ 60 stupňov
Prevádzková teplota (vzduch): -40 stupňov ~ 60 stupňov
Materiál
- Izolant: neoprén
- Kryt zásuvky: nehrdzavejúca oceľ 316L (voliteľne zliatina Ti titánu, mosadz, vystužený polymérový materiál) Kontakt: zliatina medi pozlátená
- Polohovací kolík: nehrdzavejúca oceľ 316L
- 0 kôl: nitrilový kaučuk
- Zaisťovací pás: neoprén
- Kábel zástrčky: 18AWG/20AWG neoprénový kábel alebo polyuretánový kábel
- Koncový kábel zásuvky: izolovaný drôt 18AWG/20AWGPTFE

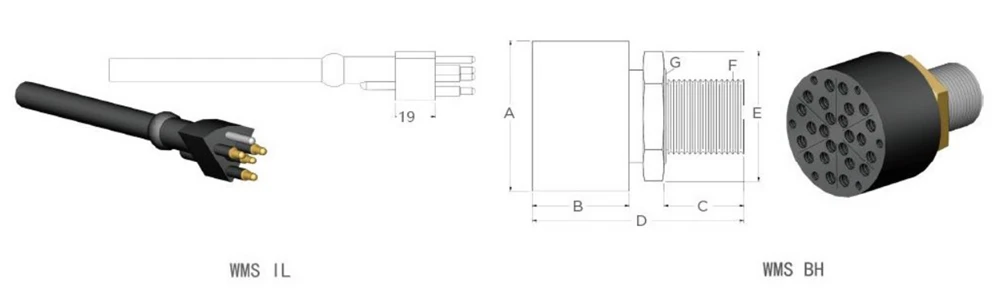

Rozmery deleného konektora WMS
|
Konektor |
A∅ (mm) |
B Dĺžka (mm) |
C Dĺžka (mm) |
D Dĺžka (mm) |
E Dĺžka (mm) |
F Niť |
G O-krúžok |
Prierez-vodiča (mm²) |
Vydržať napätie (V) |
Vedenie kontaktného prúdu |
Vedenie káblového prúdu |
Uťahovací moment pre prepážku |
|
2/8 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
7.0 |
14 |
|
6/12 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
5.6 |
14 |
|
2/16 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
7.0 |
14 |
|
2/24 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
300 |
10 |
7.0 |
14 |
|
4/24 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
5.6 |
14 |
|
4/28 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
5.6 |
14 |
|
8/24 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
19 |
4.9 |
14 |
|
8/32 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
10 |
4.9 |
14 |
|
6/36 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
10 |
5.6 |
14 |
|
12/36 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
10 |
3.5 |
14 |
|
7/42 |
51 |
32.5 |
25.4 |
71 |
38 |
1-14 UNF-2A |
26.5-2.65 |
0.82 |
600 |
10 |
4.9 |
14 |
Usporiadanie kontaktov deleného konektora WMS
Pin End Face
Odporúčané rozmery montážneho otvoru pre zásuvky série WM
Jeden O-krúžok
Dvojitý O-krúžok
Odporúčaný montážny moment pre nástrčné závity série WM
