38999 Optický konektor



Konektor optických vlákien 38999 využíva tri-rýchle pripojenie so závitom hlavy, päť{2}}umiestnenie kľúčov so slepým párovaním, funkciu proti-nesprávnemu párovaniu a anti{4}}vibračné funkcie. Konektor je vyrobený z materiálu 316L alebo hliníkovej zliatiny. Konektor má nízku stratu a vysokú spoľahlivosť. Demontáž je vhodná-na inštaláciu na mieste. Výrobok sa vyznačuje vodotesnosťou, prachotesnosťou a odolnosťou proti korózii. Aktuálne špecifikácie sú: 2 jadrá, 4 jadrá, 6 jadier, 8 jadier atď. Zároveň sa dá prispôsobiť aj podľa potrieb zákazníkov.





● Veľkosť rozhrania a výkon zodpovedajú štandardu GJB599A (MIL-DTL-38999) Ⅲ, ARINC801
● Vhodné pre letectvo, elektronické, lodné a iné systémy, pre viac{0}}kanálovú optickú komunikáciu
● Vonkajší plášť môže byť vyrobený z rôznych materiálov a náterov, aby spĺňal rôzne environmentálne požiadavky
● Umiestnenie piatich-tlačidiel s funkciami slepého párovania a zamedzenia-nesprávneho párovania
● Rýchle spojenie so závitom s tromi-hlavami a mechanizmom proti-uvoľňovaniu
● Keramické kolíky a puzdrá sa používajú na realizáciu presného tupého spojenia kontaktov
● K dispozícii sú rôzne varianty chvosta
● K dispozícii je zásuvka adaptéra (voliteľne vzduchotesná{0}), aby ste sa zbavili okov optických káblov









● Útlm vložení: Menší alebo rovný 0,6 dB
● Prevádzková teplota: -55 stupňov -＋85 stupňov
● Vibrácie: 10Hz-2000Hz,Spektrálna hustota výkonu 0,4G2/Hz, stredná hodnota zrýchlenia 23,1
● Šok: 2940 m/s2, trvanie 3 ms, rýchlosť zmeny rýchlosti 2,96 m/s
● Mechanická životnosť: 500-krát
● Odolnosť v ťahu: Väčšia alebo rovná 720 N (prispôsobené pre optické káble nad 5,0 mm); Väčšie alebo rovné 68N (2 mm prepojka s kontaktným kusom)
● Vzduchotesnosť (platí pre vzduchotesnú zásuvku adaptéra): únik plynu Menší alebo rovný 1*10-9 Pa.m3/S, rozdiel tlaku medzi vnútorným a vonkajším priestorom je 1 atmosféra
● Výkon soľného postreku: 500 h (nehrdzavejúca oceľ), väčší alebo rovný 200 h (kadmiom-pokovovaná hliníková zliatina), väčší alebo rovný 48 h (niklovaná{4}}hliníková zliatina)





● Letectvo
● Elektronické
● Zbrane
● Loď
● Elektrina
● Komunikačný systém s optickým vláknom, ktorý vyžaduje drsné vonkajšie prostredie





Pomenovanie modelu zástrčky

Žiadny z vyššie uvedených konektorov neobsahuje kontakty

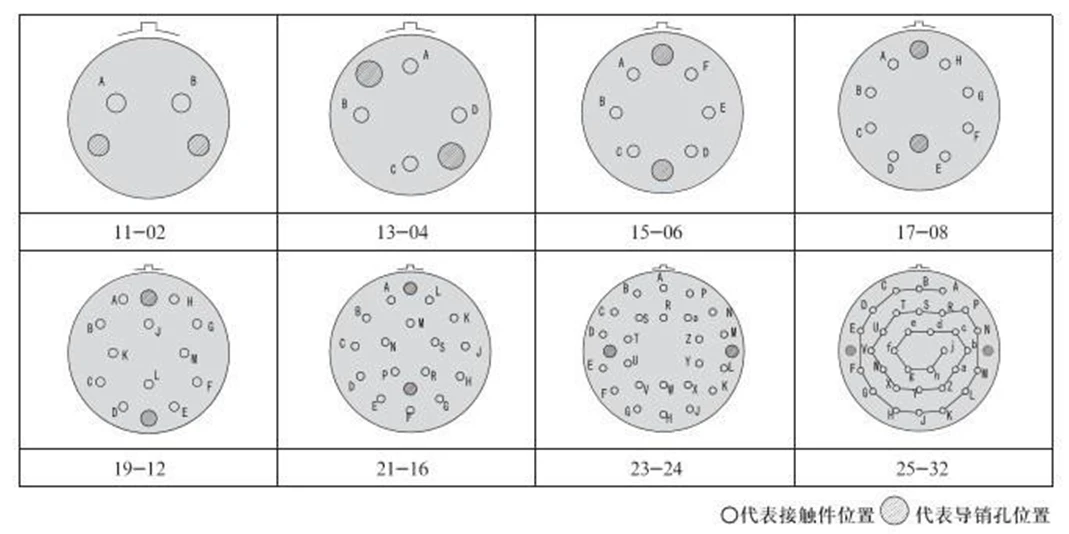

predstavuje polohu kontaktupredstavuje polohu otvoru vodiaceho kolíka







Shell NO.	Shell kód	A max	Niť	L max	L1 max
11	B	25.00	M15x1-6g	32	42
13	C	29.40	M18x1-6g	32	42
15	D	32.40	M22x1-6g	32	42
17	E	35.60	M25x1-6g	32	42
19	F	38.50	M28x1-6g	32	42
21	G	41.70	M31x1-6g	32	42
23	H	44.90	M34x1-6g	32	42
25	J	48.00	M37x1-6g	32	42



Zásuvka



Shell NO.	Shell kód	A max	B max	C max	D niť	E	F	G	H	J	K mini	M mini
11	B	20.90	36.50	2.50	M15x1-6g	26.20	20.62	18.26	3.25	4.93	15.88	20.22
13	C	20.90	36.50	2.50	M18x1-6g	28.60	23.01	20.62	3.25	4.93	19.05	23.42
15	D	20.90	36.50	2.50	M22x1-6g	31.00	24.61	23.01	3.25	4.93	23.01	26.59
17	E	20.90	36.50	2.50	M25x1-6g	33.30	26.97	24.61	3.25	4.93	25.81	30.96
19	F	20.90	36.50	2.50	M28x1-6g	36.50	29.36	26.97	3.25	4.93	28.98	32.94
21	G	20.10	36.50	3.20	M31x1-6g	39.70	31.75	29.36	3.25	4.93	32.16	36.12
23	H	20.10	36.50	3.20	M34x1-6g	42.90	34.93	31.75	3.91	6.15	34.93	39.29
25	J	20.10	36.50	3.20	M37x1-6g	46.00	38.10	34.93	3.91	6.15	37.69	42.47





Nákres zostavy optického kábla



Zástrčky série J599





[J599 optická zástrčka/zásuvka s príslušenstvom odporúčaným optickým káblom]

Vonkajší priemer (mm)	Počet jadra	Pevnosť v ťahu	Pevnosť v tlaku	Režim prenosu cez optický kábel
3.00	1	Dlhodobo 400N	Dlhodobo 2000N	S-označuje jeden režim OM1-MM 62,5/125 OM2-MM 50/125 OM3-MM Gigabit 50/125 OM4-MM Gigabit 50/125
		Krátkodobo 800N	Krátkodobo 3000N
3.00	2	Dlhodobo 600N	Dlhodobo 2000N
		Krátkodobo 1200N	Krátkodobo 3000N
4.00	2	Dlhodobo 800N	Dlhodobo 2000N
		Krátkodobo 1500N	Krátkodobo 3000N
4.50	4	Dlhodobo 800N	Dlhodobo 2000N
		Krátkodobo 1500N	Krátkodobo 3000N
5.00	6	Dlhodobo 800N	Dlhodobo 2000N
		Krátkodobo 1500N	Krátkodobo 3000N
6.00	8	Dlhodobo 800N	Dlhodobo 2000N
		Krátkodobo 1500N	Krátkodobo 3000N
6.00	12	Dlhodobo 800N	Dlhodobo 2000N
		Krátkodobo 1500N	Krátkodobo 3000N
7.00	24	Dlhodobo 800N	Dlhodobo 2000N
		Krátkodobo 1500N	Krátkodobo 3000N



Skutočný počet jadier, vonkajší priemer optického kábla a pevnosť v ťahu je možné prispôsobiť podľa potrieb zákazníka.





Informácie o objednávke





[Príklad čísla modelu objednávky]



(1) J599A8/26KC02N-2LC-S-L10/0.5

Označuje: A koniec je zástrčka J599A8/26KC02N-, koniec B sú 2 LC hlavy, optický kábel je vonkajší jednorežimový optický kábel, dĺžka optického kábla je 10 m a dĺžka odbočky je 0,5 m

(2) J599A8/26KC04N-4FC-OM2-L1/0.3

Označuje: A koniec je zástrčka J599A8/26KC04N-, koniec B sú 4 FC hlavy, optický kábel je vonkajší multimódový optický kábel 62,5/125, dĺžka optického kábla je 1 m a dĺžka odbočky je 0,3 m



Obrysový výkres zostavy zásuvky



Informácie o objednávke



[Príklad čísla modelu objednávky]



(1) J599A8/20KC02A1N-2FC-S-L0.5

Označuje: A koniec je J599A8/20KC02A1N-zásuvka, B koniec sú 2 FC hlavy, optický kábel je vonkajší jednorežimový optický kábel a dĺžka optického kábla je 0,5 m.

(2) J599A8/20KC04A1N-4FC-OM2-L1

Označuje: A koniec je zásuvka J599A8/20KC04A1N-, koniec B sú 4 FC hlavy, optický kábel je vonkajší multimódový optický kábel 62,5/125 a dĺžka optického kábla je 1 m.





1. Založená v roku 2019, prevádzkujeme vlastnú továreň špecializujúcu sa na výskum a vývoj a výrobu špecializovaných konektorov a optoelektronických komponentov.



2. S vlastným-tímom výskumu a vývoja zloženým z technických odborníkov z popredných domácich spoločností v oblasti optického snímania a optickej komunikácie aktívne spolupracujeme s prestížnymi akademickými inštitúciami, ako sú Huazhong University of Science and Technology, Wuhan University a Čínska akadémia vied, aby sme podporili inovácie.



3. Naše vysoko-kvalitné, nákladovo{2}}efektívne produkty sa široko používajú vo vojenskom, energetickom, laserovom a komunikačnom sektore. Medzi kľúčových klientov patria okrem iného Naval University of Engineering, China Shipbuilding Industry Corporation, China Electronics Technology Group, Nanrui Jibao, Xuji Electric, Shandong Academy of Sciences a FiberHome Technology.



Ak chcete viac informácií o produkte a cene, kontaktujte nás priamo!!!
