Séria OE 60M/30M Metal



• Štandardná 2,5 mm vláknová objímka
• Koniec koncovky objímky-zarovnaný s montážnym povrchom pre jednoduché čistenie/údržbu
• Objímka na zarovnanie vlákien umiestnená na strane zásuvky, odnímateľná a vymeniteľná
• Násuvná objímka navrhnutá pre jednoduchú údržbu





• Kontaktné kolíky: 7–11 jadier
• Kontaktný odpor:<10 mΩ
• Izolačný odpor:
• Normal condition: >2000 MΩ
• Environmental test: >1000 MΩ
• Dielektrická pevnosť: Menšie alebo rovné 2000 V/DC, 1 min
• Jedno{0}}jadrové prúdové hodnotenie: Menšie alebo rovné 40 A
• Strata vloženia:
• 1310 nm: štandardná 1,2 dB / nízka strata 0,3 dB
• 1550 nm: štandardná 1,0 dB / nízka strata 0,25 dB
• Mechanická životnosť:
• Connector: >500 cyklov
• Tesniaci krúžok: 100 cyklov
• Skúšobný tlak v továrni:
• Štandardný bočný tlak: 30 MPa
• Prispôsobiteľné až do 60 MPa bočného tlaku
• Zásuvka s pozdĺžnou vodotesnou funkciou
• Prevádzková teplota: -45 stupňov až 90 stupňov





• Kryt konektora: Štandardná nehrdzavejúca oceľ 316L (prispôsobiteľné na titánovú zliatinu TC4)
• Optické kontakty: Zirkónová keramická objímka
• Elektrické kontakty: pozlátená- mosadz
• Tesniaci uzáver: Nerezová oceľ 316L
• Kábel: Polyuretánový alebo gumený{0}}kábel





Konfigurácia: 2 optické + 5 elektrické + 1 RF jadro Prúd na jadro: 20A Prevádzkové napätie: 500V DC/AC rms Dielektrická pevnosť: 1000V DC Inzerčná strata: menšia alebo rovná 1,0 dB pri 1550 nm

Konfigurácia: 5 optických + 4 elektrických jadier Prúd na jadro: 20A Prevádzkové napätie: 500V DC/AC rms Dielektrická pevnosť: 1000V DC Inzerčná strata: menšia alebo rovná 1,0 dB pri 1550 nm

Konfigurácia: 8 optických + 3 elektrických jadier Menovitý prúd (na jadro): 20A Prevádzkové napätie: 500V DC/AC RMS Dielektrické odolné napätie: 1000V DC Útlm pri vložení (1550 nm): 1,0 dB alebo menej

Poznámka: K dispozícii je prispôsobenie pre rôzne počty jadier (požiadavky na optický, elektrický alebo RF prenos).





Dizajn zástrčky:

Dizajn zásuviek:

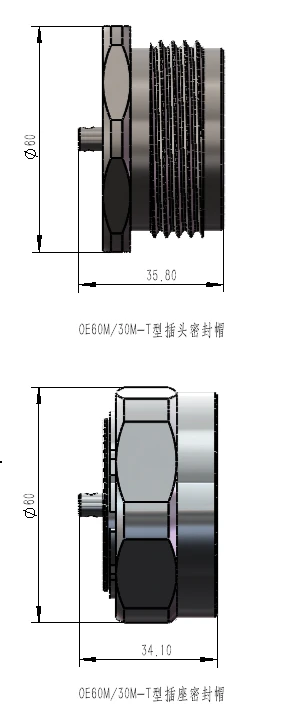

Dizajn tesniaceho uzáveru:











✔ Optimalizovaná údržba
Jedinečný dizajn zapustenej objímky a vymeniteľné objímky-na strane zásuvkyznížiť prestoje o 50 %v porovnaní s tradičnými podvodnými konektormi.

✔ Popredná integrita signálu v odvetví{{0}
Mimoriadne-nízkaVložená strata 0,25 dB pri 1550 nm(možnosť nízkej{0}}straty) zaisťuje maximálnu efektivitu prenosu dát.

✔ Hybridná flexibilita konfigurácie
Prispôsobiť pomocouaž 11 zmiešaných jadier(optický+elektrický+RF) v jedinom kompaktnom konektore.

✔ Spoľahlivosť-hlbokého mora
Možnosť titánového krytu TC4 aMenovitý tlak 60 MPaodolávať najtvrdším podmorským podmienkam.

✔ Osvedčená odolnosť

500 párovacích cyklov (pre optimálny výkon sa odporúča výmena tesnenia každých 100 cyklov).





Otázka: Ako zlepšuje dizajn zapustenej objímky údržbu?
A: Thekoniec vlákna zástrčky-sa dokonale zarovná s jej povrchom, ktoré umožňujú rýchle{0}}vyčistenie bez demontáže. V kombinácii sodnímateľná objímka zásuvky, to skráti typický čas čistenia z 30 minút na menej ako 5 minút.

Otázka: Môžem to použiť na prenos energie aj dát?
A: Absolútne. The2 optické + 5 elektrické + 1 RFzobrazená konfigurácia je len jedným príkladom – môžeme stavaťľubovoľná hybridná kombinácia až do 11 jadier.

Otázka: Prečo odporúčame výmenu tesnenia každých 100 cyklov?
A: While the connector itself lasts >500 cyklov,výmena o-krúžkov v intervaloch 100 cyklov zaisťuje konzistentnú vodotesnosť IP68v kritických aplikáciách.

Otázka: Stojí titánové puzdro za upgrade?
Odpoveď: Nevyhnutné pre:

Deepwater (>3000m)aplikácie

Vysoká-slanosťprostredia

Trvalé inštaláciekde je kritická odolnosť voči korózii

Otázka: V čom je vaša možnosť s nízkou{0}}stratou lepšia?
A: Náš0,25 dB pri 1550 nmhodnotenie jeo 40 % nižšienež priemyselné-štandardné konektory 0,4 dB, čo umožňuje dlhšie neopakované rozpätia.
